水力旋流器工作原理，及旋流器原理圖
時間：2019-05-16來源：海王科技瀏覽次數：

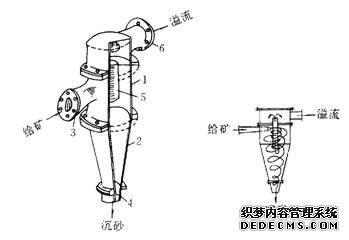

水力旋流器結構：水力旋流器上部是一個中空的圓柱體，下部是一個與圓柱體相通的倒錐體，二者組成水力旋流器的作業簡體。圓柱形筒體上端切向裝有給礦管，頂部裝有溢流管及溢流導管。在圓錐形筒體底部有沉砂口。各部分之間用法蘭盤及螺釘銜接。給礦口、筒體和沉砂口一般襯有橡膠、聚氨酯、碳化硅或輝綠巖鑄石，以便減少磨損并在磨損后更換。

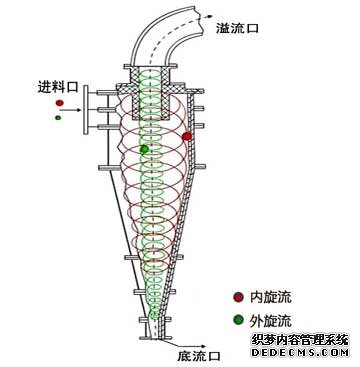

旋流器原理圖：

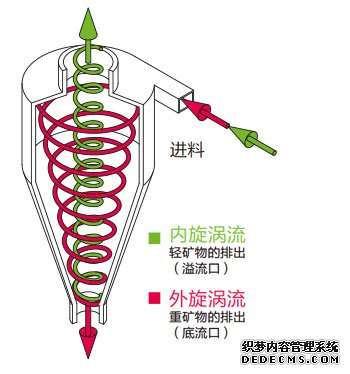

水力旋流器的作業原理：使用強力的離心力來完成混合物在高速旋轉下的別離。例如經典的靜態式水力旋流器，使用外部壓力把進料混合物以較大的速度推入旋流器內部，因?yàn)樵摶旌衔锸琼樦髌鞯那邢蜻\(yùn)動的，這將促進液體沿筒壁作旋轉運動，一般把這種運動稱為外旋流。外旋流中的顆粒受到離心力效果，如果它的密度大于四周液體的密度，它所受的離心力就越來越大，一旦離心力大于因運動所產生的液體阻力，顆粒就會克服這一阻力向器壁方向移動，與周圍液體別離，抵達器壁鄰近的顆粒受到旋流器上方液體推進，沿器壁向下運動，抵達底流口鄰近聚集成為稠化度較高的懸浮液，從底流口排出。別離后的液體旋轉向下繼續運動，進入圓錐段后，因旋液別離器的內徑逐步縮小，液體旋轉速度加速。因?yàn)橐后w在產生渦流時沿徑向方向的壓力散布不均，越接近軸線的當?shù)卦叫《凛S線時趨近于零，成為低壓區甚至為真空區，導致液體趨向于軸線方向移動。一起，因?yàn)樾簞e離器底流口大大縮小，液體無法迅速?gòu)牡琢骺谂懦?，而旋流腔頂蓋中央的溢流口，因?yàn)樘幱诘蛪簠^(qū)而使一部分液體向其移動，因而構成向上的旋轉運動，并從溢流口排出。
水力旋流器在選礦中首要用于：①重介質旋流器是常見的重介質分選設備。②在磨礦回路中作為分級設備，尤其是作為細磨的分級設備。③對礦漿進行脫泥、濃縮。
